威廉姆斯测试双T字翼
Matt Somerfield
By: Matt Somerfield , Assistant Technical Editor
Co-author: Giorgio Piola
Translated by: Mingyang Wu
2017年2月28日 下午10:55

威廉姆斯将双T字翼设计引入到新款赛车中。其中,顶部T字翼与法拉利和梅赛德斯车队所使用的T字翼位置相同。

与梅赛德斯和法拉利车队仅仅采用了一组T字翼不同的是,威廉姆斯车队使用了一对T字翼。

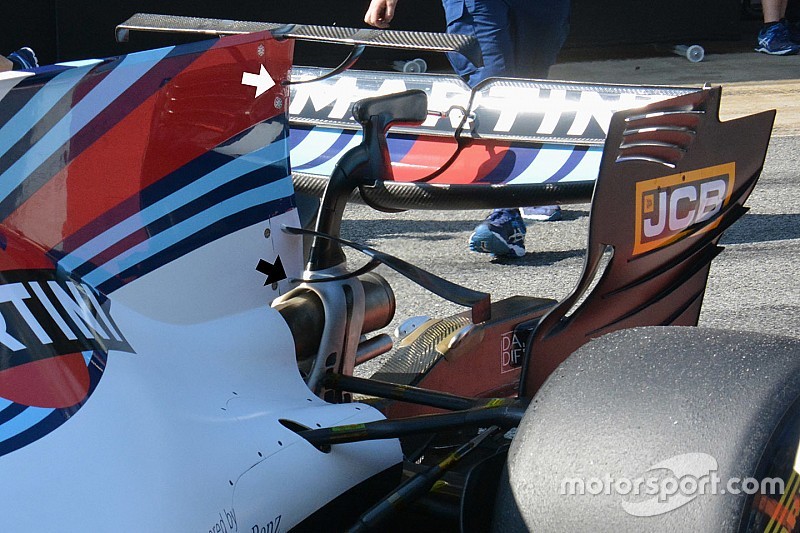

顶部T字翼位于引擎罩鲨鱼鳍的尾端上部,其下方设有一对弯曲状连接杆,形成“U”字型(白色箭头所示),从而为工作在气流载荷下的顶部翼片提供支撑。此外,顶部翼片后部向上倾斜。

位于下部的T字翼形状类似于晾衣架,一组弯曲状连接杆将其中部与鲨鱼鳍两侧相连。

这组双T字翼的作用在于优化扩散器和尾翼之间的空气动力学过渡区域,同时降低阻力。
